Production électrique : panneaux solaires et groupe électrogène

Page mise à jour le 21/06/2018

Généralités

Les panneaux solaires et le groupe électrogène d’une puissance de 33kW alimentent l’intégralité des équipements électriques de la colo dans les conditions suivantes ; Le petit groupe électrogène de 20kW peut être utilisé quand il n’y a pas besoin de chauffage dans les bâtiments, c’est-à-dire le plus souvent.

Il est moins bruyant et consomme moins de fuel. Actuellement il n’y a pas de sécurité sur les moyens de chauffage (aérothermes et convecteurs) et ils peuvent être démarrés sur le petit groupe CE QUI RISQUE DE L’ENDOMMAGER.

Ils doivent être arrêtés (ou leur disjoncteur sur OFF) lorsqu’on utilise le petit groupe.

Il faut démarrer le groupe électrogène pour chauffer l’eau du réfectoire et des douches, suivant la consommation d'eau chaude, 1H30 à 3 heures par jour peuvent être nécessaires.



Panneaux solaires

Groupe électrogène 20 kW (petit)

Groupe électrogène
33 kW (gros)

Eclairage dans toutes les pièces

OUI

OUI

OUI

Eau sanitaire dans tous les bâtiments (pompe à eau du puits)

OUI

OUI

OUI

Electricité dans les prises de courant
(MAX ~5000W)

OUI

OUI

OUI

Internet et Wifi

OUI

OUI

OUI

Télévision

OUI

OUI

OUI

Chauffage de l’eau sanitaire (dans le dortoir et la cuisine)

NON

OUI

OUI

Four électrique (cuisinière de droite)

NON

OUI

OUI

Allumage des feux à gaz (cuisinière de droite)

NON

OUI

OUI

Chauffage dans le dortoir (aérothermes)

NON

NON

OUI

Chauffage dans le réfectoire (aérothermes)

NON

NON

OUI

Chauffage dans la salle d’activités (convecteurs)

NON

NON

OUI





Emplacement des éléments

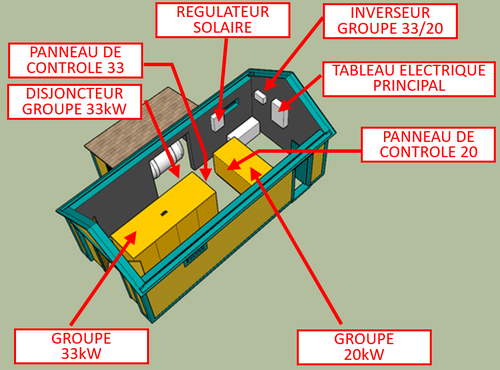

EMP_GRP

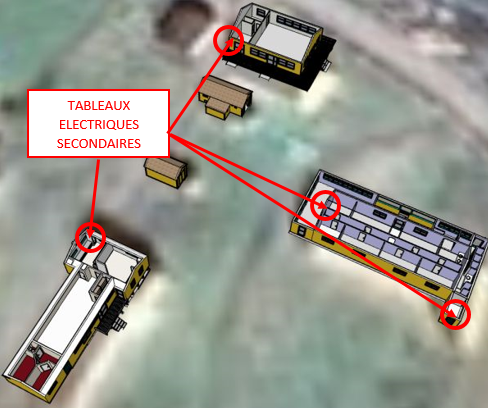

TABLEAUX



TABLEAU4

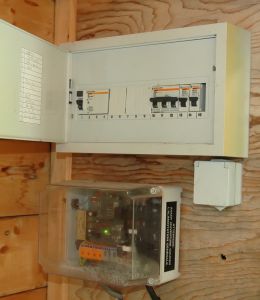

Surpresseur
TABLEAU_01
Salle d'activités

TABLEAU3

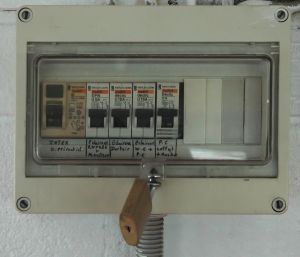

Dortoir

TABLEAU2

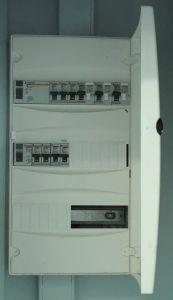

Cuisine






Mettre le groupe en fonctionnement

Il tourne grâce à un moteur diesel, qui démarre sur batterie avec un démarreur.

Principe de la mise en fonctionnement : le moteur est mis en marche, puis le groupe est relié au réseau après un court temps de chauffe.

  1. Ouvrir les deux portes du local.
  2. Sur le panneau de commande du groupe, tourner la clé sur la position « ON » (tourner vers la gauche !).
  3. Appuyer sur le bouton "START". Le groupe démarre automatiquement au bout de quelques secondes.
  4. Laisser tourner le groupe au moins 1 minute avant de le relier au réseau : monter le disjoncteur principal (côté droit du groupe).

GE

Arrêter le groupe

Dans cet ordre :

  1. Baisser le disjoncteur principal (côté droit du moteur)
  2. Appuyer sur le bouton "STOP"
  3. Mettre la clé sur "OFF" (vers la droite)

Totalisateur groupe

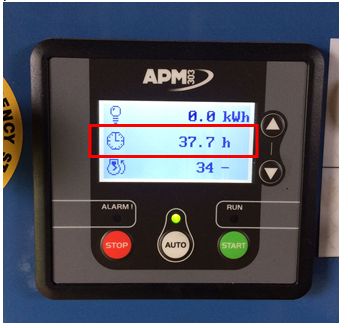

Pour vérifier votre consommation, faites défiler l’affichage avec les flèches jusqu’à la pendule.

TOT



Tableau électrique principal

TP

« Chapelle » reste sur OFF.

Si un autre disjoncteur est baissé, il faut le remonter.



Régulateurs solaires

REGULATEUR

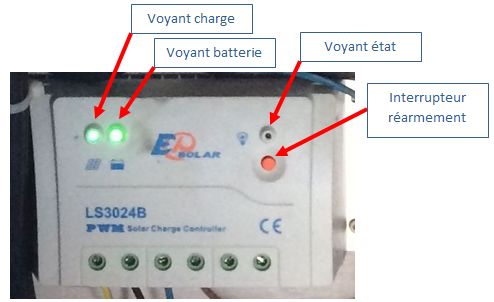

L'état des diodes indique s'il y a anomalie ou pas.

Voyant

Comportement

Diagnostic

Anomalie

Voyant Etat

Rouge fixe

Normal

Non

Voyant charge

Vert continu

Normal

Non

Non

Eteint

Pas en charge

Non

Voyant batterie

Vert continu

Normal

Non

Non

Orange fixe

Sous-tension

Oui / attendre la recharge
/ démarrer le groupe pour recharger

Rouge fixe

Décharge trop importante

Oui / attendre la recharge
/ démarrer le groupe pour recharger
